【SLM4054】 獨立線性鋰電池充電器
發布：管理員 時間：2022-11-18
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM4054
產品報價：聯系我們
產品簡介：SLM4054集高精度預充電、恒定電流充電、恒定電壓充電、電池狀態檢測、溫度監控、充電結束低泄漏、充電狀態指示等性能于一身，非常適合那些低成本、便攜式充電器使用。
詳細說明
概述
SLM4054是一款完整的單節鋰電池恒流恒壓線性充電IC，最大充電電流可達到800mA。
SLM4054采用極小的SOT-23-5L封裝，只需要外接極少的外部元件，使它能完全適用于便攜式產品的應用。
SLM4054專為USB電源特性設計，同時SLM4054也可以作為獨立的線性鋰電池充電器。
特征
- ■充電電流最大可編程至800mA
- ■無需外接MOSFET、二極管和感應電阻
- ■過溫保護恒流恒壓充電
- ■可從USB口直接給單節鋰電池充電
- ■預設4.2V充電電壓，精度達到±1%
- ■涓流充電隔值2.9V
- ■可預設無涓流充電模式
- ■軟啟動，有效限制沖擊電流
- ■RoHS SOT-23-5L封裝
絕對最大額定值
- ■輸入電源電壓（Vcc）：-0.3V～10V
- ■PROG：-0.3V～Vcc +0.3V
- ■BAT：-0.3V～7V
- ■CHRG：-0.3V～10V
- ■BAT 短路持續時間：連續
- ■BAT 引腳電流：800mA
- ■PROG 引腳電流：800uA
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～125℃
- ■引腳溫度（焊接時間10 秒）：260℃

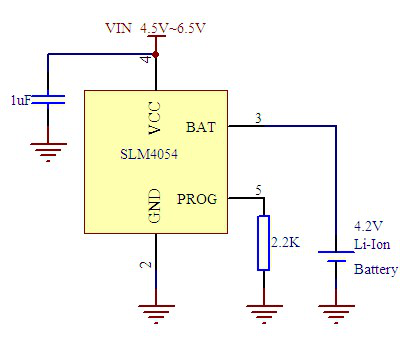

應用電路
中文資料
