【SLM6803】 5V輸入三節鋰電池升壓充電電路
發布：管理員 時間：2022-12-09
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM6803
產品報價：聯系我們
產品簡介：SLM6803是一款面向5V適配器的三節鋰電池同步升壓充電電路。 它是采用全集成的功率型MOS器件和650kHz開關頻率的同步升壓型轉換器， 因此具有高達92%以上的充電效率， 最大可支持1.0A的充電電流。
詳細說明
概述
SLM6803是一款面向5V適配器的三節鋰電池同步升壓充電電路。 它是采用全集成的功率型MOS器件和650kHz開關頻率的同步升壓型轉換器， 因此具有高達92%以上的充電效率， 最大可支持1.0A的充電電流。
SLM6803包括完整的充電終止電路、 自動再充電和一個精確度達± 1%的12.6V預設充電電壓， 內部集成了防反灌保護、 輸出短路保護、 芯片及電池溫度保護等多種功能。
SLM6803可以自適應適配器的電流供應能力，確保輸入適配器不會出現過載現象， 所以適用于各種直流設備以及標準的USB充電設備。
SLM6803集成了20V的功率型MOSFET。 可以抗高達20V的電壓，并且集成了欠壓和過壓保護功能，具有很高的可靠性，無需額外加抗浪涌或過壓保護器件。
SLM6803采用小型化的QFN4x4-16L封裝，節省PCB面積。
特征
- ■高達20V的輸入電壓保護
- ■全集成功率型MOSFET
- ■高達92%以上的輸出效率
- ■最大1.0A的可調輸出電流
- ■輸入電流自動識別，適配器自適應
- ■芯片高溫自動限流和過溫關斷保護
- ■無需防反灌電流二極管
- ■無需外置功率MOS管或續流二極管
- ■精度達到±1%的8.4V充電電壓
- ■充電狀態雙輸出、無電池和故障狀態顯示
- ■三節8.4V涓流充電電壓切換
- ■集成欠壓及過壓保護功能
- ■電池溫度監測功能
- ■輸出短路保護功能
- ■采用小型化的QFN4x4-16L封裝
絕對最大額定值
- ■輸入電源電壓（VIN）：-0.3V~22V
- ■BAT：-0.3V~22V
- ■TM：-0.3V~7V
- ■其它：-0.3V~VIN+0.3V
- ■BAT 短路持續時間：連續
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～125℃
- ■引腳溫度（焊接時間10秒）：260℃

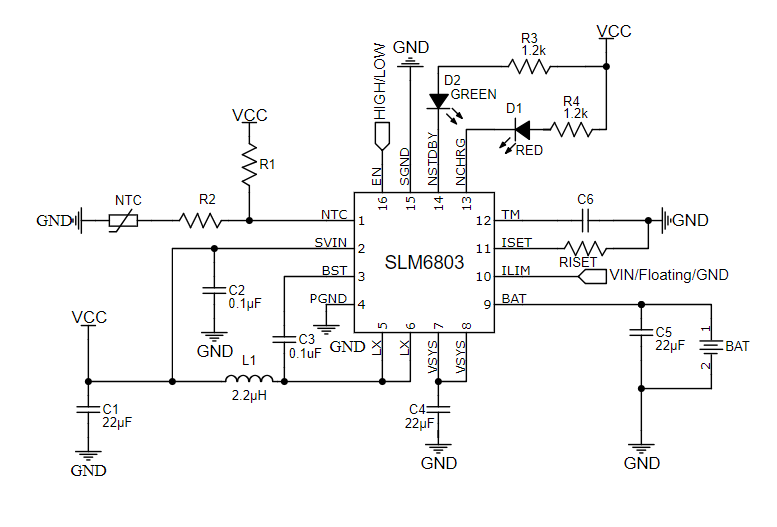

應用電路
