【SLM6900】 開關型多節多類型電池充電電路
發布：管理員 時間：2022-12-13
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM6900
產品報價：聯系我們
產品簡介：SLM6900 是一款支持多類型鋰電池或磷酸鐵鋰電池的充電電路，它預置了三節或四節鋰電池充電模式，同時，也支持通過外圍分壓電阻調節的其它輸出電壓模式，最多可支持六節鋰電池充電。
詳細說明
概述
SLM6900 是一款支持多類型鋰電池或磷酸鐵鋰電池的充電電路，它預置了三節或四節鋰電池充電模式，同時，也支持通過外圍分壓電阻調節的其它輸出電壓模式。它是采用300KHz固定頻率的降壓型開關轉換器，因此具有很高的充電效率，自身發熱量極小。
SLM6900 包括完整的充電終止電路、自動再充電和一個精確度達±1.0%的充電電壓控制電路，內部集成了輸入低電壓保護、輸出短路保護、芯片及電池溫度保護等多種功能。
SLM6900 采用TSSOP-14L封裝，外圍應用簡單，作為大容量電池的高效充電器。
特征
- ■300KHz固定開關頻率
- ■預設三節或四節鋰電池輸出電壓或充飽電壓通過外圍分壓電阻設置
- ■輸出電壓精度達到±1.0%
- ■充電狀態雙輸出、無電池和故障狀態顯示
- ■待機模式下的供電電流為750uA
- ■低電壓涓流充電功能
- ■軟啟動限制了浪涌電流
- ■電池溫度監測功能
- ■極高的防浪涌電壓能力
- ■采用帶散熱片的TSSOP-14L封裝
絕對最大額定值
- ■輸入電源電壓（Vin）：-0.3V~45V（瞬時）
- ■-0.3V~30V（持續
- ■COMP：-0.3V~7.5V
- ■其它腳：-0.3V~VIN+0.3V
- ■BAT 短路持續時間：連續
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～125℃
- ■引腳溫度（焊接時間10秒）：260℃

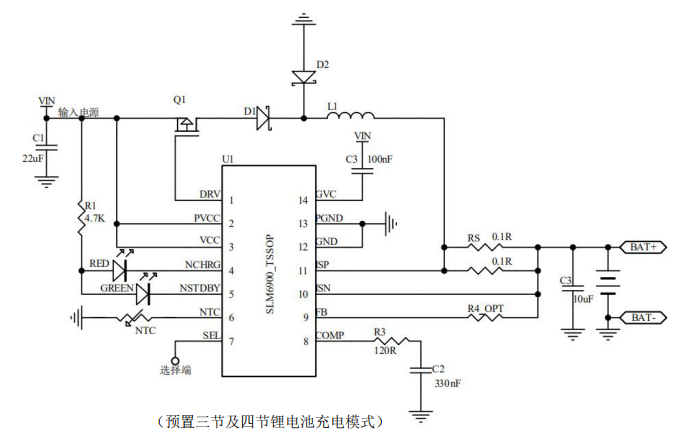

應用電路
中文資料
