【SLM6345】 高耐壓2.5A同步降壓鋰電池充電器
發布：管理員 時間：2022-12-13
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM6345
產品報價：聯系我們
產品簡介：SLM6345 是一款面向5V適配器的2.5A鋰離子電池充電器。 它適用于4.45V高能鋰電池，采用550kHz固定頻率的同步降壓型轉換器， 具有高達90%以上的充電效率， 自身發熱量極小。
詳細說明
概述
SLM6345 是一款面向5V適配器的2.5A鋰離子電池充電器。 它是采用550kHz固定頻率的同步降壓型轉換器， 具有高達90%以上的充電效率， 自身 發熱量極小。
SLM6345集成了28V高壓器件， 可以有效防止浪涌電壓或者是誤接高電壓適配器引起的芯片損壞， 具有極高的安全性。
SLM6345包括完整的充電終止電路、 自動再充電和一個精確度達±1%的4.45V預設充電電壓， 內部集成了防反灌保護、 輸出短路保護、 芯片及電池溫度 保護等多種功能。
SLM6345采用小型化的DFN3x3-10L封裝， 并且只需極少的外圍元器件， 只需極小面積的PCB板， 因此能夠被嵌入在各種手持式應用中， 作為大容量電池 的高效充電器。
特征
- ■工作電壓最高6.3V， 耐壓28V
- ■550kHz固定開關頻率
- ■高達90%以上的輸出效率
- ■最大2.5A的可調輸出電流
- ■輸入電流自動識別，適配器自適應
- ■無需防反灌電流二極管
- ■無需外置功率MOS管或續流二極管
- ■精度達到±1%的4.45V充電電壓
- ■可耐28V高壓的充電狀態雙指示輸出
- ■關機電流僅20uA
- ■2.9V涓流充電
- ■軟啟動限制了浪涌電流
- ■電池溫度監測功能
- ■輸出短路保護功能
- ■極小化的DFN3x3-10L封裝
絕對最大額定值
- ■輸入電源電壓（VIN）： -0.3V~28V
- ■VGC： VIN-7V~VIN+0.3V
- ■NCHRG、 NSTDBY： -0.3V~28V
- ■BAT： -0.3V~14V
- ■VS： -0.3V~14V
- ■LX： -0.3V~14V
- ■其它： -0.3V~7V
- ■BAT短路持續時間：連續
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～125℃
- ■引腳溫度（焊接時間10秒）：260℃

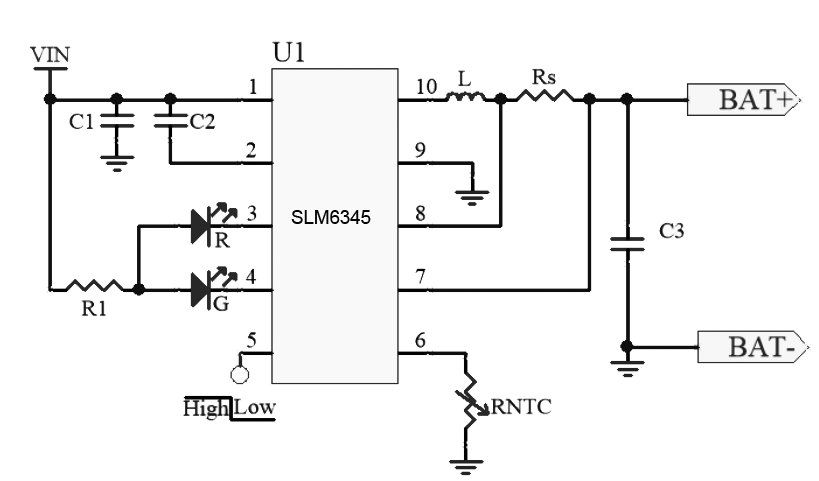

應用電路
中文資料
