【SLM6510】 2A同步降壓型鋰電池充電電路
發布：管理員 時間：2022-11-25
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM6510
產品報價：聯系我們
產品簡介：SLM6510 是一款面向5V適配器的2A鋰離子電池充電器。它是采用1.2MHz固定頻率的同步降壓型轉換器，因此具有高達90%以上的充電效率，自身發熱量極小。
詳細說明
概述
SLM6510是一款面向5V適配器的2A鋰離子電池充電器。它是采用1.2MHz固定頻率的同步降壓型轉換器，因此具有高達90%以上的充電效率，自身發熱量極小。
SLM6510包括完整的充電終止電路、自動再充電和一個精確度達±1%的4.2V預設充電電壓，內部集成了防反灌保護、輸出短路保護、芯片及電池溫度保護等多種功能。
SLM6510采用帶散熱片的DFN3*3-8L封裝，并且只需極少的外圍元器件，因此能夠被嵌入在各種手持式應用中，作為大容量電池的高效充電器。
特征
- ■1.2MHz固定開關頻率
- ■高達90%以上的輸出效率
- ■最大2.5A輸出電流
- ■無需防反灌電流二極管
- ■無需外置功率MOS管或續流二極管
- ■精度達到±1%的4.2V充電電壓
- ■充電狀態雙輸出、無電池和故障狀態顯示
- ■C/10充電終止
- ■待機模式下的供電電流為140uA
- ■2.9V涓流充電
- ■軟啟動限制了浪涌電流
- ■電池溫度監測功能
- ■輸出短路保護功能
- ■采用8引腳DFN3*3封裝
絕對最大額定值
- ■輸入電源電壓（Vcc）：-0.3V~6.5V
- ■BAT：-0.3V~7V
- ■LX：-0.3V~7V
- ■VS：-0.3V~7V
- ■BNCHRG：-0.3V~8V
- ■NSTDBY：-0.3V~8V
- ■TS：-0.3V~8V
- ■BAT 短路持續時間：連續
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～125℃
- ■引腳溫度（焊接時間10秒）：260℃

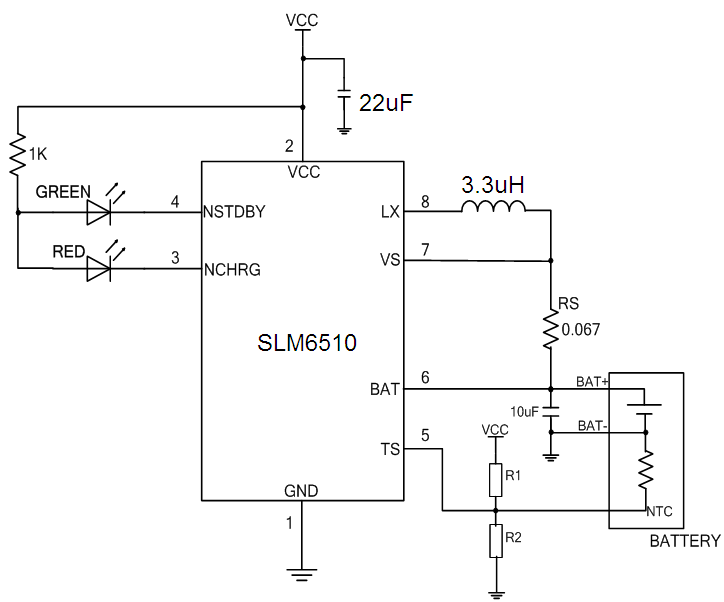

應用電路
中文資料
