【SLM485】 失效保護、高速RS-485/RS-422 收發器
Time:2022-12-13
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM485
產品報價：聯系我們
產品簡介：SLM485是一款+5V、半雙工，±15KV ESD保護的RS-485/RS-422收發器電路，電路內部包含一路驅動器和一路接收器。
詳細說明
概述
SLM485是一款+5V、半雙工，±15KV ESD保護的RS-485/RS-422收發器電路，電路內部包含一路驅動器和一路接收器。
SLM485可以實現最高2Mbps的傳輸速率。驅動器具有短路電流限制，并可以通過熱關斷電路將驅動器輸出置為高阻狀態，以防止過度的功率損耗。接收器輸入具有失效保護特性，當輸入開路時，可以確保邏輯高電平輸出。
所有驅動器輸出提供±15KV人體模式ESD保護，±15KV IEC氣隙放電模式。采用8腳SO封裝，工作于-40℃至+125℃擴展級溫度范圍。
特征
- ■低靜態電流
- ■三態輸出
- ■總線允許多達128個收發器
- ■半雙工工作模式
- ■單電源+5V供電
- ■驅動器超載保護：限電流和熱待機
- ■15KV ESD保護-人體模式(HBM)
絕對最大額定值
- ■供電電壓 (VCC)：+12V
- ■控制輸入電壓 (RE, DE)：-0.5V～（Vcc+0.5V)
- ■驅動器輸入電壓 (DI)：-0.5V～（Vcc+0.5V)
- ■驅動器輸出電壓 (A, B)：0V～+5V
- ■接收器輸入電壓 (A, B)：0V～+5V
- ■接收器輸出電壓 (RO)：-0.5V～（Vcc+0.5V)
- ■持續工作功耗 (TA = +70°C)：DIP-8(727mW),SOP-8(471mW)
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～160℃
- ■引腳溫度（焊接時間10秒）：300℃

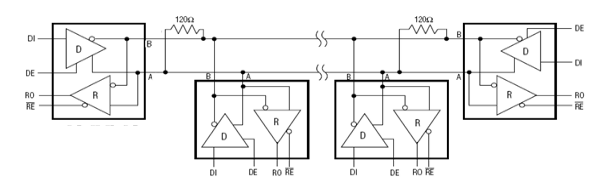

應用電路
中文資料
