【SLM1302】 帶涓流充電的實時時鐘芯片
發布：管理員 時間：2022-12-09
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM1302
產品報價：聯系我們
產品簡介：SLM1302包含了一個時鐘/日歷實時鐘以及32字節的靜態RAM，它通過一個簡單的串行界面和微控制器通訊；時鐘/日歷實時鐘提供了秒、分、時、天、月以及年的信息；
詳細說明
概述
SLM1302包含了一個時鐘/日歷實時鐘以及32字節的靜態RAM，它通過一個簡單的串行界面和微控制器通訊；時鐘/日歷實時鐘提供了秒、分、時、天、月以及年的信息；每個月的最后一天根據該月是否有31天而自動調節，包括閏年的校正；時鐘可以是12小時或者24小時制，并加以AM或者PM提示。
SLM1302與微控制器之間的界面是一個簡單的同步串行通訊接口，只有CLK、RST、和I/O三根線，SLM1302采用低功耗設計。
特征
- ■實時鐘計秒、分、時、一個月中的日期、月、一周中的每天、到2100年的閏年
- ■31X8 RAM
- ■串行IO以節省引腳數目
- ■2~5.5V全工作電壓范圍(2~5.5V電壓可選，可完全單電池供電)
- ■2.5V下消耗小于300nA 電流
- ■時鐘或者RAM數據可以單字節或者多字節傳輸
- ■簡單的3線界面
- ■TTL兼容
- ■SOIC8、SOP8或者DIP8封裝
絕對最大額定值
- ■各管腳電壓：-0.5V to +7V
- ■最大結溫：135℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-55℃～155℃
- ■引腳溫度（焊接時間10 秒）：260℃

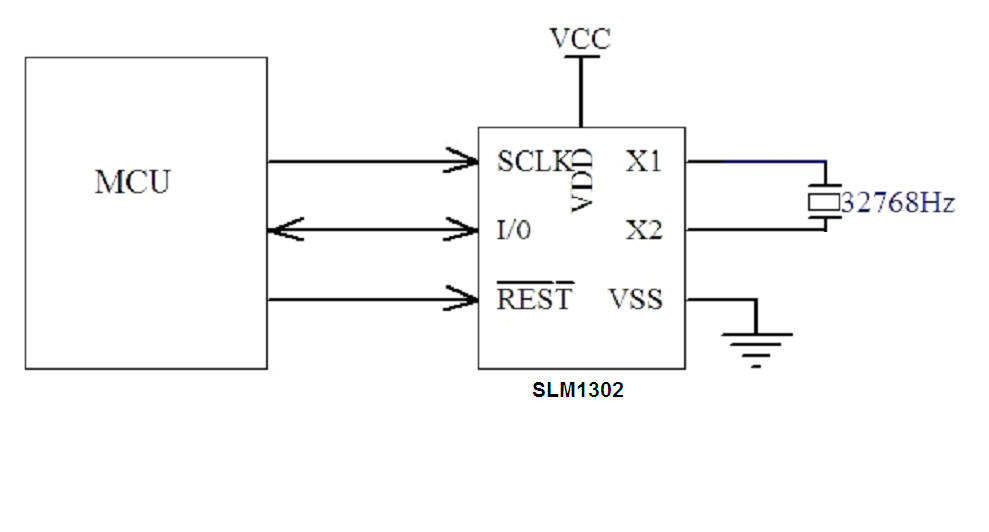

應用電路
中文資料
