【SLM5500】55uA靜態電流同步升壓控制器
發布：管理員 時間：2022-12-09
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM5500
產品報價：聯系我們
產品簡介：SLM5500是一個高效的同步升壓PWM控制器，可以驅動N通道型功率MOS使輸出電壓升至30V。同步整流有高效能升壓，減小能量損耗和緩解熱要求的特點, 使SLM5500 能用在大功耗的升壓電路中。
詳細說明
概述
SLM5500是一個高效的同步升壓PWM控制器，可以驅動N通道型功率MOS使輸出電壓升至30V。同步整流有高效能升壓，減小能量損耗和緩解熱要求的特點, 使SLM5500 能用在大功耗的升壓電路中。
SLM5500輸入電壓從 2.7V 到 30V 可以使電源和AC供電輸入工作于寬范圍的變化。55μA空載靜態電流延長了電源供電系統的運行時間。適應性好的工作頻率（50KHz到1MHz）能使內部的PLL同外部時鐘同步。
SLM5500有1.215V的基準和一個輸出正常指示引腳。MODE/SYNC引腳可以在輕載時選擇工作在PSM模式或Force-PWM模式。
特征
- ■最大輸出電壓30V
- ■輸入電壓2.7V到30V(最大絕對值40V)
- ■通過EN 引腳合適的輸入U(xiǎn)VLO
- ■±1% 1.215V 基準電壓
- ■低靜態電流55μA
- ■關斷電流5μA
- ■DCR電感和電阻電流測量
- ■50kHz 到1MHz 外部頻率同步變化
- ■輸出電壓正常指示
- ■內部的5.4VLDO 柵極驅動電壓
- ■逐周期限流
- ■熱關斷
- ■QFN3mm×3mm_16L 封裝
- ■符合無鉛的ROHS 標準
絕對最大額定值
- ■VH，ISP，ISN to GND：-0.3V~+40V
- ■MODE/SYNC，PGOOD to GND：-0.3V~+6V
- ■ISP to ISN：-0.3V~+0.3V
- ■EN，F(xiàn)B，SS，COMP，VCC to GND：-0.3V~+6V
- ■SW to GND：-1V~+40V
- ■BST to GND：-0.3V~+40V
- ■BST to SW：-0.3V to +6V
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-55℃～150℃
- ■引腳溫度（焊接時間10秒）：260℃

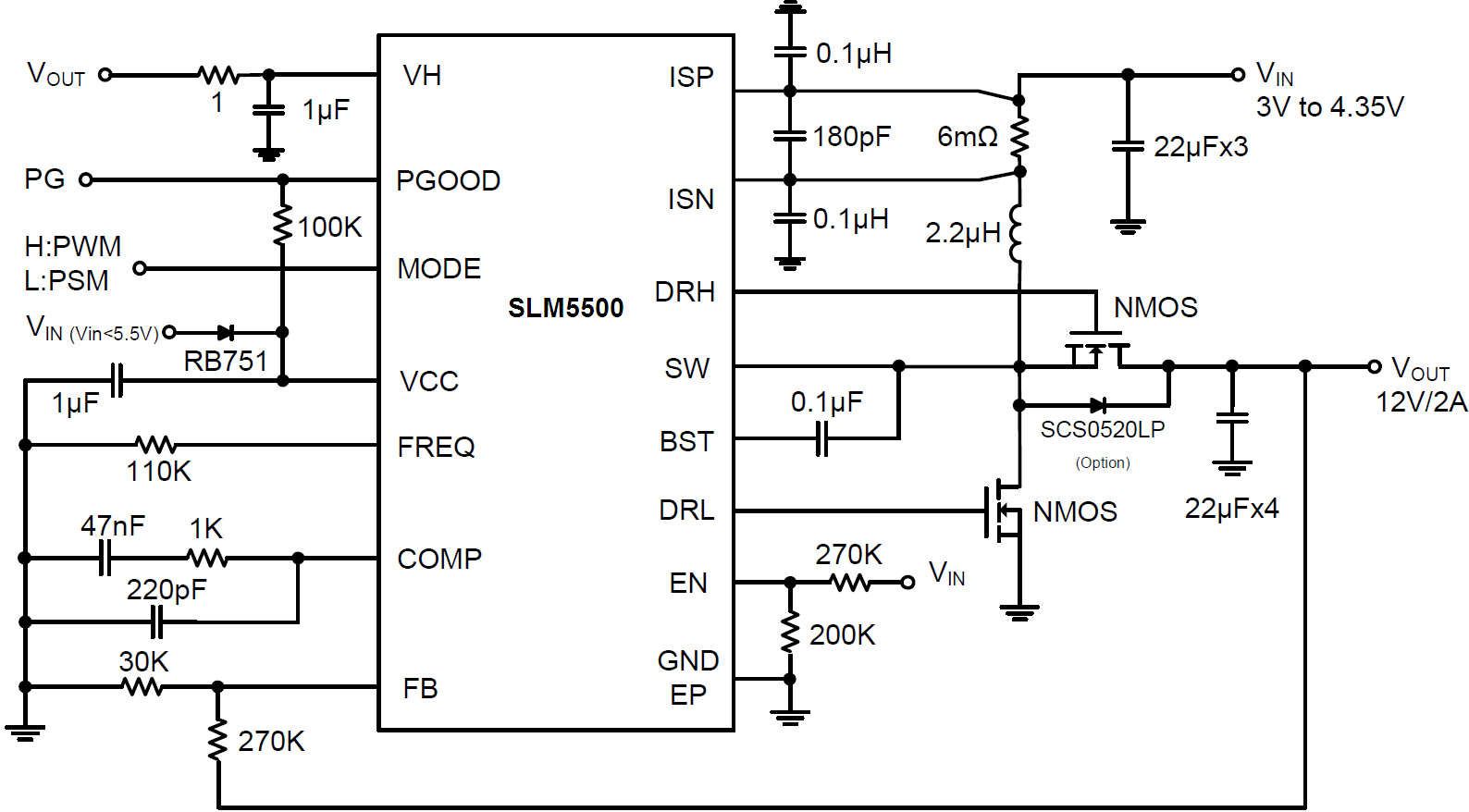

應用電路
中文資料
