【SLM2169】 DC-DC升壓控制器
發布：管理員 時間：2022-12-09
產品品牌：SLM_無錫松朗微電子有限公司
產品型號：SLM2169
產品報價：聯系我們
產品簡介：SLM2169是一款由基準電壓電路、振蕩電路、誤差放大電路、相位補償電路、時鐘閂鎖式短路保護電路、PWM/PFM切換控制電路構成的CMOS升壓型DC/DC控制器。
詳細說明
概述
SLM2169是一款由基準電壓電路、振蕩電路、誤差放大電路、相位補償電路、時鐘閂鎖式短路保護電路、PWM/PFM切換控制電路構成的CMOS升壓型DC/DC控制器。由于使用外接的低導通電阻的N溝道功率MOSFET，因此適用于需要高效率、高輸出電流的應用電路。
SLM2169可通過PWM控制電路，將占空系數線性改變到90%為止，因此可對應高效率、輸入輸出電壓差較大的電壓條件；同時還具有PWM/PFM切換功能，在輕負載時將工作切換為PFM控制電路，從而防止因IC的工作電流而導致的效率下降。
SLM2169的輸出電容器可使用陶瓷電容器。并且采用了小型的SOT-23-5封裝，因此可適用于高密度安裝。
特征
- ■輸入電壓范圍 1.8 V~5.5V
- ■振蕩頻率 1.2MHz
- ■基準電壓 0.6V±2.0%
- ■軟啟動功能 10ms典型值
- ■低消耗電流 靜止時35μA典型值
- ■占空系數 內置PWM/PFM切換控制電路20%~90%
- ■開/關控制功能 ：休眠時消耗電流1.0μA(最大值)
- ■外接元器件 ：電感器、二極管、電容器、晶體管
- ■UVLO(欠壓鎖定)功能 ：1.7V典型值
- ■無鉛、Sn 100%、無鹵素
絕對最大額定值
- ■VDD：-0.3V~6V
- ■FB：-0.3V~VDD+0.3V
- ■EXT：-0.3V~VDD+0.3V
- ■ON/OFF：-0.3V~VDD+0.3V
- ■最大結溫：145℃
- ■工作環境溫度范圍：-40℃～85℃
- ■貯存溫度范圍：-65℃～125℃
- ■引腳溫度（焊接時間10秒）：260℃

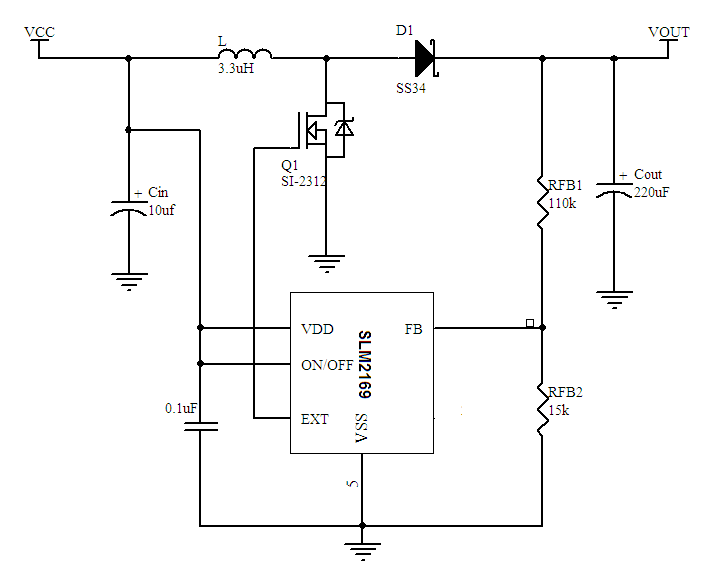

應用電路
中文資料
